- س1: واٹر ٹربائن کیا ہے؟جواب: واٹر ٹربائن ایک مشین ہے جو بہتے یا گرنے والے پانی کی توانائی کو مکینیکل توانائی میں تبدیل کرتی ہے۔
یہ ہائیڈرو الیکٹرک پاور پلانٹس میں بجلی پیدا کرنے کے لیے وسیع پیمانے پر استعمال ہوتی ہے۔ - س2: واٹر وہیل کیا ہے؟جواب: واٹر وہیل ایک سادہ آلہ ہے جو بہتے پانی کی توانائی کو گھومنے والی مکینیکل توانائی میں تبدیل کرتا ہے۔
تاریخی طور پر اسے پیسنے، پمپ کرنے اور دیگر مکینیکل کاموں کے لیے استعمال کیا جاتا تھا۔ - س3: واٹر وہیل کی اقسام بتائیں۔جواب: واٹر وہیل کی اقسام:
- ● اوور شاٹ واٹر وہیل (Overshot Water Wheel)
- ● بریسٹ واٹر وہیل (Breast Water Wheel)
- ● انڈر شاٹ واٹر وہیل (Undershot Water Wheel)
- س4: واٹر ٹربائن کی درجہ بندی بیان کریں۔جواب: واٹر ٹربائن کی درجہ بندی:
- پانی کی ہِڈ اور مقدار کے مطابق:
- ● امپلس ٹربائن (Impulse Turbine)
- ● ریکشن ٹربائن (Reaction Turbine)
- موجد کے نام کے مطابق:

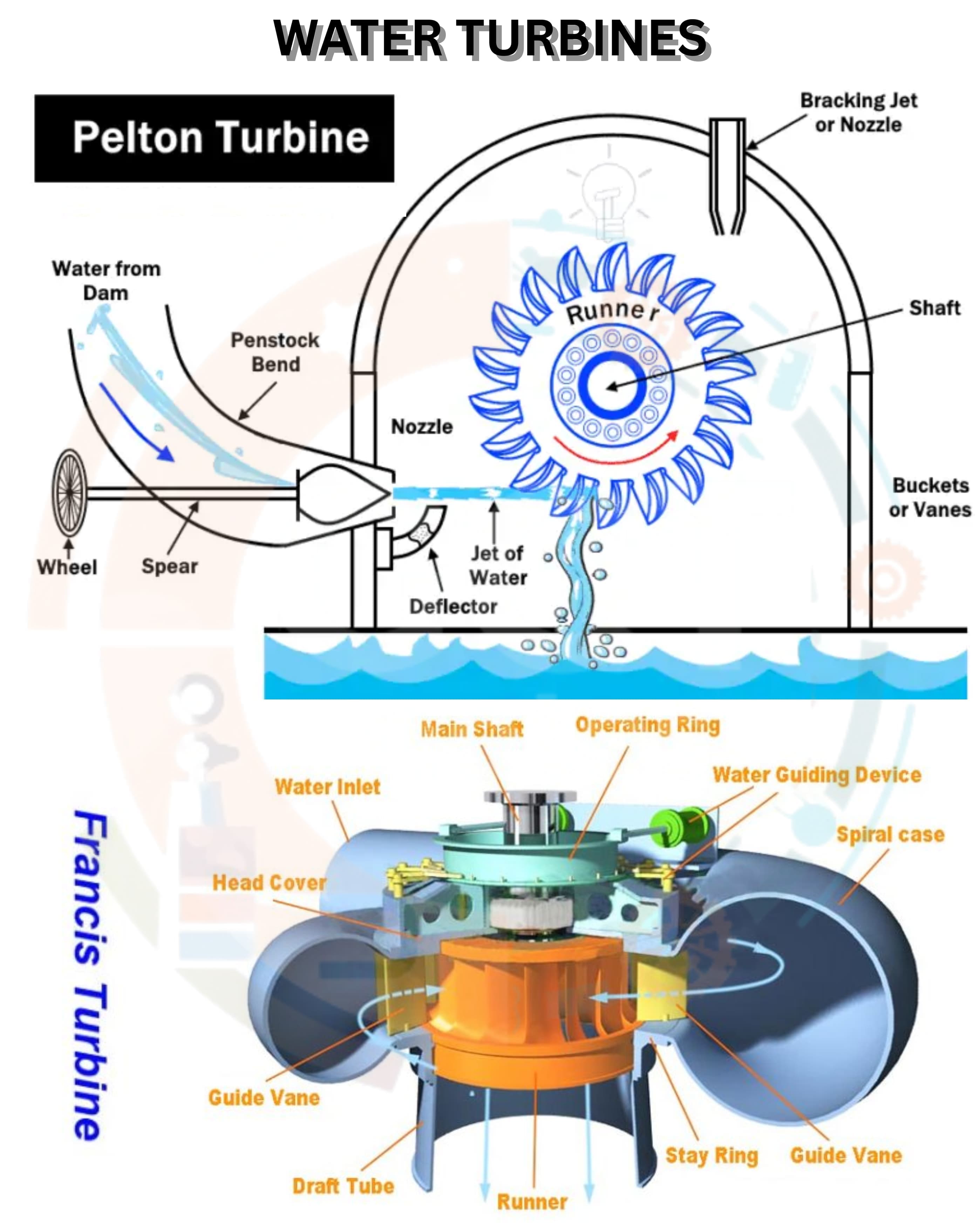

- ● پیلٹن ٹربائن (Pelton Turbine)
- ● کیپلن ٹربائن (Kaplan Turbine)
- ● فرینکِس ٹربائن (Francis Turbine)
- رنر میں پانی کے بہاؤ کی سمت کے مطابق:
- ● ٹینجنٹ فلو ٹربائن (Tangent Flow Turbine)
- ● ایکسیئل فلو ٹربائن (Axial Flow Turbine)
- ● مکسڈ فلو ٹربائن (Mixed Flow Turbine)
- پانی کی ہِڈ اور مقدار کے مطابق:
- س5: امپلس ٹربائن کی تعریف کریں۔جواب: امپلس ٹربائن وہ ٹربائن ہے جس میں پانی کا پورا پریشر ڈراپ نوزل میں ہوتا ہے اور پانی رنر بلیڈز پر زیادہ رفتار کے ساتھ ٹکراتا ہے۔
- س6: امپلس ٹربائن کے حصے بتائیں۔جواب: امپلس ٹربائن کے حصے:
- ● نوزل (Nozzle)
- ● رنر (Runner)
- ● بکٹ (Buckets)
- ● شافٹ (Shaft)
- س7: ری ایکشن ٹربائن کی تعریف کریں۔جواب: ری ایکشن ٹربائن وہ ٹربائن ہے جس میں پانی گائیڈ وینز اور رنر دونوں میں پریشر ڈراپ سے گزرتا ہے۔ رنر پانی میں مکمل طور پر ڈوبی ہوئی ہوتی ہے، اور یہ پریشر اور رفتار دونوں کی وجہ سے ٹارک پیدا کرتی ہے۔
- س8: ری ایکشن ٹربائن کے حصے بتائیں۔جواب: ری ایکشن ٹربائن کے حصے:
- ● اسپرائل کیسنگ (Spiral Casing)
- ● گائیڈ وینز (Guide Vanes)
- ● رنر (Runner)
- ● شافٹ (Shaft)
- ● ڈرافٹ ٹیوب (Draft Tube)
- س9: ورٹیکل ری ایکشن ٹربائن کیا ہے؟جواب: ورٹیکل ری ایکشن ٹربائن وہ ٹربائن ہے جس میں شافٹ عمودی ہوتی ہے۔ پانی رنر کے ذریعے ریڈیل طور پر داخل ہوتا ہے اور ایکسیئل طور پر خارج ہوتا ہے۔
- س10: ہوریزنٹل ری ایکشن ٹربائن کیا ہے؟جواب: ہوریزنٹل ری ایکشن ٹربائن وہ ٹربائن ہے جس میں شافٹ افقی ہوتی ہے۔ یہ کم ہیڈ سائٹس اور چھوٹے تنصیبات کے لیے موزوں ہوتی ہے۔
