- س1: پانی کے جٹ (Jet of Water) کی تعریف کریں۔جواب: پانی کا جٹ وہ دھارا ہے جو نوزل یا اورفیس سے ہائی ویلاسٹی کے ساتھ فضا میں بہتا ہے۔
اس میں زیادہ رفتار اور حرکی توانائی (Kinetic Energy) ہوتی ہے۔ - س2: جٹ میں کون سی توانائی موجود ہوتی ہے؟جواب: پانی کے جٹ میں حرکی توانائی ہوتی ہے کیونکہ یہ تیز رفتار سے حرکت کر رہا ہوتا ہے۔
حرکی توانائی فی یونٹ وزن = V2 / 2g - س3: جٹ کے اثر (Impact of Jet) کی تعریف کریں۔جواب: جٹ کا اثر وہ قوت ہے جو پیدا ہوتی ہے جب پانی کا حرکت کرتا ہوا جٹ کسی سطح جیسے پلیٹ یا وین سے ٹکراتا ہے۔
یہ قوت جٹ کی رفتار اور سمت میں تبدیلی کی وجہ سے پیدا ہوتی ہے۔ - س4: جٹ کے اثر کا اصول کس پر کام کرتا ہے؟جواب: جٹ کا اثر نیوٹن کے دوسرے قانون حرکت پر کام کرتا ہے۔
جٹ کی طرف سے لگنے والی قوت پانی کے مومنٹم میں تبدیلی کی شرح کے برابر ہوتی ہے۔
Force (F) = Rate of change of momentum - س5: جب جٹ کسی ساکن مڑی ہوئی وین سے ٹکے تو قوت کا اظہار لکھیں۔جواب: جب جٹ کسی ساکن مڑی ہوئی وین سے ٹکتا ہے:
Force (F) = ρ A V (V − V cos θ)
جہاں ρ = کثافت، A = جٹ کا رقبہ، V = جٹ کی رفتار، θ = منحرف زاویہ۔ - س6: جب جٹ پلیٹ سے ٹکراتا ہے تو کیا اثرات ہوتے ہیں؟جواب: جب جٹ پلیٹ سے ٹکراتا ہے:
- ● جٹ کی رفتار تبدیل ہوتی ہے۔
- ● جٹ کی سمت بدل جاتی ہے۔
- ● پلیٹ پر قوت لگتی ہے۔
- ● کچھ حرکی توانائی دباؤ کی توانائی میں تبدیل ہو جاتی ہے۔

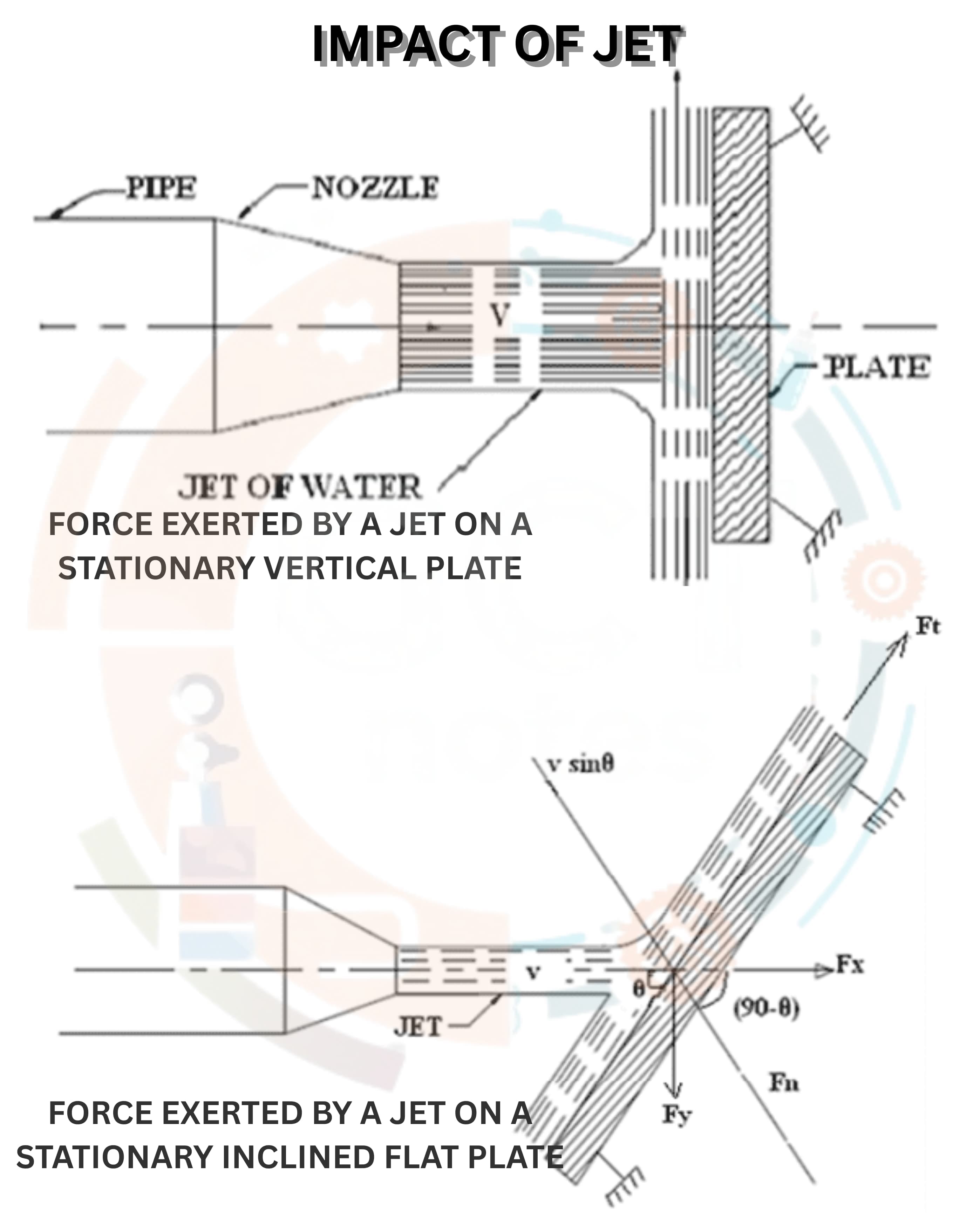

- س7: جب جٹ کسی ساکن عمودی پلیٹ سے ٹکے تو قوت کتنی ہوگی؟جواب: جب جٹ عمودی ساکن پلیٹ سے عمودی طور پر ٹکتا ہے، تو بہاؤ کی سمت میں رفتار صفر ہو جاتی ہے۔
Force (F) = ρ A V2
جہاں ρ = کثافت، A = جٹ کا رقبہ، V = جٹ کی رفتار۔ - س8: جب جٹ کسی مائل پلیٹ سے ٹکے تو قوت کتنی ہوگی؟جواب: جب جٹ کسی مائل پلیٹ سے زاویہ θ پر ٹکتا ہے، تو صرف بہاؤ کی سمت میں رفتار کا جزو لیا جاتا ہے۔
Force (F) = w A V2 / g - س9: جب جٹ کسی حرکت کرتی پلیٹ سے ٹکے تو قوت کتنی ہوگی؟جواب: جب جٹ کسی پلیٹ سے ٹکتا ہے جو اسی سمت میں رفتار u سے حرکت کر رہی ہو:
Force (F) = w A (V − u)2 / g
جہاں V = جٹ کی رفتار، u = پلیٹ کی رفتار۔ - س10: جب جٹ کسی مائل پلیٹ سے ٹکے تو بہاؤ کی سمت میں قوت کتنی ہوگی؟جواب: جب جٹ مائل پلیٹ سے ٹکتا ہے تو بہاؤ کی سمت میں لگنے والی قوت:
F = w A V2 sin2θ / 2g
جہاں θ = پلیٹ کا زاویہ جھکاؤ۔ - س11: جب جٹ کسی ہموار مڑی ہوئی وین سے ٹکے تو رفتار کیا ہوتی ہے؟جواب: جب جٹ کسی ہموار مڑی ہوئی وین سے ٹکتا ہے، تو صرف رفتار کی سمت بدلتی ہے۔
رفتار کی مقدار تقریباً وہی رہتی ہے اگر رگڑ (friction) کو نظرانداز کیا جائے۔ - س12: جٹ کا مومنٹم (Momentum) کی تعریف کریں۔جواب: جٹ کا مومنٹم پانی کے بہاؤ کے ماس اور رفتار کا حاصل ضرب ہے۔
Momentum = m × V - س13: جٹ کی ماس فلو ریٹ کا فارمولا لکھیں۔جواب: ماس فلو ریٹ وہ ماس ہے جو فی سیکنڈ بہتا ہے۔
Formula: ṁ = ρ A V
جہاں ρ = کثافت، A = جٹ کا رقبہ، V = جٹ کی رفتار۔ - س14: جٹ کے ذریعہ پلیٹ پر کیا کام کیا جاتا ہے؟جواب: جٹ کے ذریعہ کام وہ حاصل ضرب ہے جو جٹ کی طرف سے لگائی گئی قوت اور پلیٹ کے حرکت کیے گئے فاصلے کا۔
Work Done = Force × Distance - س15: جٹ سے ٹکرانے والی حرکت کرتی پلیٹ کی پاور کا اظہار لکھیں۔جواب: پاور وہ کام ہے جو فی سیکنڈ انجام دیا جائے۔
Power = Force × Velocity of plate
Power = ρ A (V − u)2 × u
جہاں V = جٹ کی رفتار، u = پلیٹ کی رفتار۔ - س16: حرکت کرتی پلیٹ کی زیادہ سے زیادہ افادیت کس حالت میں حاصل ہوتی ہے؟جواب: زیادہ سے زیادہ افادیت اس وقت حاصل ہوتی ہے جب پلیٹ کی رفتار جٹ کی رفتار کا نصف ہو۔
u = V / 2 - س17: حرکت کرتی پلیٹ سے ٹکرانے والے جٹ کی زیادہ سے زیادہ افادیت لکھیں۔جواب: حرکت کرتی پلیٹ سے ٹکرانے والے جٹ کی زیادہ سے زیادہ افادیت:
ηmax = 50%
یہ اس وقت حاصل ہوتی ہے جب u = V / 2۔
